摘要

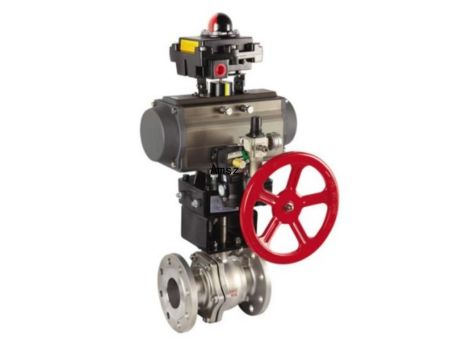

阿姆斯壮快速切断球阀
产品介绍
产品概述阿姆斯壮阿姆斯壮快速切断球阀密封性能优良，流通能力大，结构简单，使用寿命长，便于维修。配用的执行机构具结构简单，紧凑，性能好，输出力矩大等特点。气动o型切断球阀配以防爆行程限位开关、防爆电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。执行器分单作用和双作用两种型号。单作用式的优点是一旦动力源发生故障，气动o型切断球阀将按控制系统的要求自动处于开启或关闭的位置。气动o型切断球阀广泛应用于化工，石油，轻纺，电力，食品制药，制冷，航空，航天，造纸等工业领域，不仅能控制气体，液体和蒸汽介质，也适用于控制污水和含有纤维的本质
主要性能规范
公称通径DN(mm) DN15-300 公称压力 PN(MPa) 1.0 1.6 2.5 4.0 6.4 试验压力 强度试验 1.5 2.4 3.75 6.0 9.60 密封试验 1.1 1.76 2.75 4.4 7.04 低压气密试验 0.5～0.7 适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) 阿姆斯壮快速切断球阀产品特点：
(1)流体阻力小、球阀是所有阀类中流体阻力的一种，即使是缩径球阀，其流体阻力也相当小。
(2)止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
(3)阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
(4)阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。阿姆斯壮快速切断球阀主要零件材料
零件名称 材料名称 阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M) 球体 2Cr13+氮化处理 304 316 316L 阀杆 2Cr13 304 316 316L 密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质 阿姆斯壮快速切断球阀主要尺寸
通径DN(mm) 主要尺寸 法兰尺寸 PN1.6MPa PN2.5MPa L H H1 L1 D D1 D2 n-φd D D1 D2 n-φd 15 130 185 / 140 95 65 46 4-14 95 65 46 4-14 20 140 191 / 140 105 75 45 4-14 105 75 56 4-14 25 150 193 / 140 115 85 65 4-14 115 85 65 4-14 32 165 212 / 164 140 100 76 4-18 140 100 76 4-18 40 180 217 / 164 150 110 84 4-18 150 110 84 4-18 50 200 260 102 190 165 125 99 4-18 165 125 99 4-18 65 220 293 114 210 185 145 118 4-18 185 145 118 8-18 80 250 323 127 247 200 160 132 8-18 200 160 132 8-18 100 280 382 152 276 220 180 156 8-18 235 190 156 8-22 125 320 468 184 348 250 210 184 8-18 270 220 184 8-26 150 360 510 219 378 285 240 211 8-22 300 250 211 8-26 200 400 655 273 524 340 295 266 12-22 360 310 274 12-26 250 630 / 360 / 405 355 319 12-26 425 370 330 12-30 300 750 / 395 / 460 410 370 12-26 485 430 389 16-30
